多集群下的 Tekton 流水线

1. 多集群构建 Tekton 的优势

借助于 Kubernetes, Tekton 已经具备很好的弹性, 能够支持大规模构建。同时, 开发 Task 主要使用 Yaml 和 Shell, 这扩大了 Tekton 的各种场景适配范围。

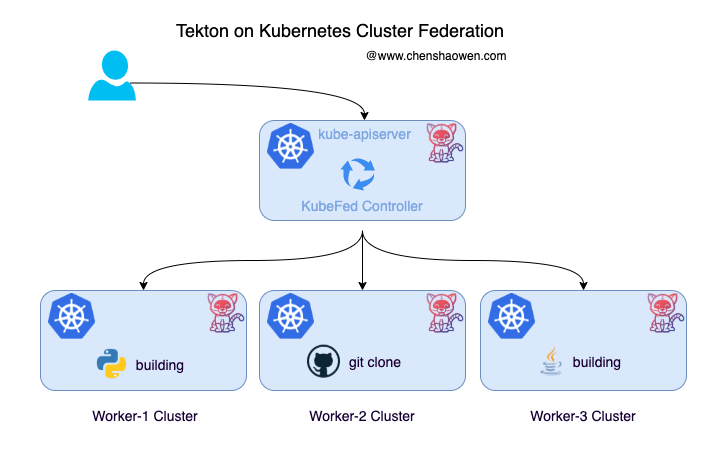

上面是一张 Tekton 在多集群下的示意图。为什么 Tekton 需要多集群执行流水线？

随时可变的 Kubernetes 集群。单一的 Kubernetes 集群, 无法满足运维的要求, 不能随时对集群进行变更。多集群下, 可以下架部分集群进行维护。
更大规模的构建。CI 对 CPU、内存、IO 资源的消耗很大, 容易压垮节点甚至集群。多集群能有效分担负载压力，提高可用性。
业务隔离。业务对代码安全等级、构建速度、构建环境要求不一样, 多集群能够提供隔离的环境, 定制化的流水线服务。

2. Kubernetes Cluster Federation

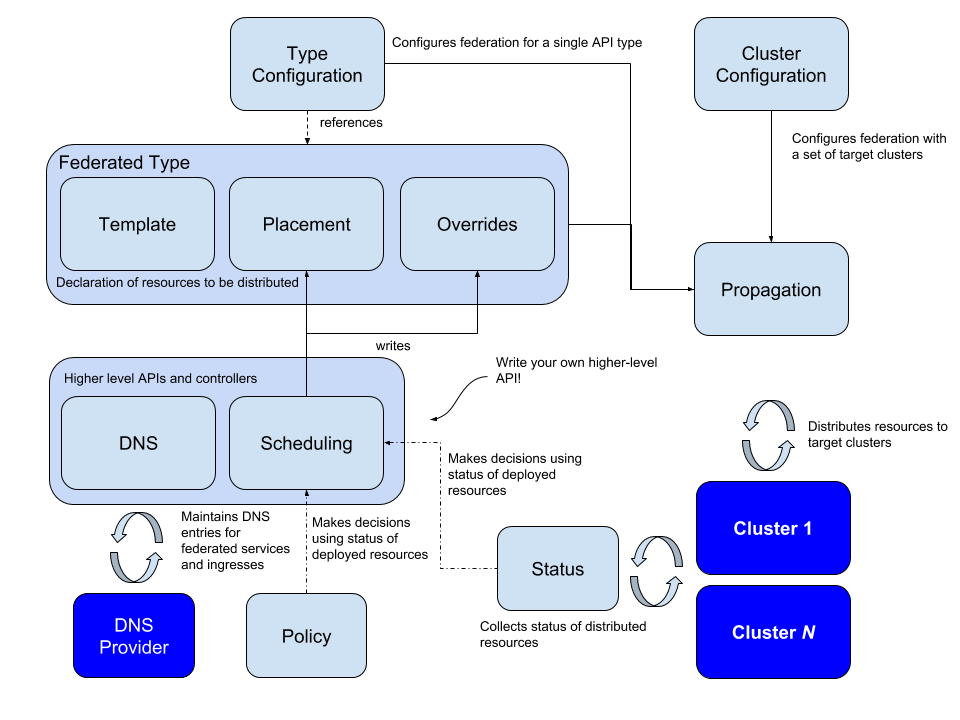

Kubernetes Cluster Federation 简称 KubeFed。KubeFed v2 相较于 v1 最大的改变是将 API Server 移除, 并且通过 CRD 机制完成 Federated Resource 的扩展。KubeFed Controller 管理这些 CRD, 并实现同步 Resources 跨集群编排等功能，实现模块化和定制化。下面是社区的架构图:

KubeFed 配置了两种类型的信息：

Type configuration, 声明 KubeFed 处理的 API 类型
Cluster configuration, 声明 KubeFed 管理哪些集群

Type configuration 有三个基本概念：

Templates，定义资源在集群中的模板描述
Placement，定义资源需要分发到哪些集群
Overrides，定义在集群中，需要覆盖 Templates 的字段内容

此外，通过 Status、Policy 和 Scheduling 可以实现更高级的功能:

Status 收集分发资源在各个集群中的状态
Policy 允许将资源分配给哪些集群的策略控制
Scheduling 允许资源跨集群迁移副本

除此，KubeFed 还提供了 MultiClusterDNS，可以用于多集群之间的服务发现。

3. 联邦化 Kubernetes 集群

3.1 准备集群并配置 Context

这里部署两个集群: dev1 作为主集群，用来作为 Tekton 的控制面，不运行流水线任务; dev2 作为子集群，用来执行 Tekton 流水线任务。

准备两个集群

主集群 dev1

1
2
3
4
kubectl get node

NAME    STATUS   ROLES                         AGE    VERSION
node1   Ready    control-plane,master,worker   151m   v1.20.4

1
2
3
helm version

version.BuildInfo{Version:"v3.2.1", GitCommit:"fe51cd1e31e6a202cba7dead9552a6d418ded79a", GitTreeState:"clean", GoVersion:"go1.13.10"}

子集群 dev2

1
2
3
4
kubectl get node

NAME    STATUS   ROLES                         AGE   VERSION
node1   Ready    control-plane,master,worker   42d   v1.20.4

在主集群上配置全部集群的 Context(要求集群 Apiserver 入口在一个网络，能够直连)，用来添加子集群

这里 contexts 中的 name 不能含义 @ 等特殊字符, 否则 join 时会报错。因为 name 会用来创建 Secret, 需要符合 Kubernetes 的命名规范。

将主集群 dev1 的 kubeconfig 放在 ~/.kube/config-1，并修改 name 等信息，格式如下:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
apiVersion: v1
clusters:
- cluster:
    ...
  name: dev1.cluster.local
contexts:
- context:
    cluster: dev1.cluster.local
    user: dev1-kubernetes-admin
  name: dev1-context
users:
- name: dev1-kubernetes-admin
  user:
    ...

将子集群 dev2 的 kubeconfig 放在 ~/.kube/config-2，并修改 name 等信息，格式如下:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
apiVersion: v1
clusters:
- cluster:
    ...
  name: dev2.cluster.local
contexts:
- context:
    cluster: dev2.cluster.local
    user: dev2-kubernetes-admin
  name: dev2-context
users:
- name: dev2-kubernetes-admin
  user:
    ...

合并 kubeconfig

1
2
cd $HOME/.kube/
KUBECONFIG=config-1:config-2 kubectl config view --flatten > $HOME/.kube/config

查看添加的集群 Context

1
2
3
4
5
kubectl config get-contexts

CURRENT   NAME           CLUSTER              AUTHINFO                NAMESPACE
          dev1-context   dev1.cluster.local   dev1-kubernetes-admin
          dev2-context   dev2.cluster.local   dev2-kubernetes-admin

切换到主集群 dev1

1
2
3
kubectl config use-context dev1-context

Switched to context "dev1-context".

3.2 在主集群上安装 KubeFed

使用 Helm 安装 KubeFed

1
2
3
git clone https://github.com/kubernetes-sigs/kubefed.git
cd kubefed/charts/
helm install kubefed ./kubefed/ --namespace kube-federation-system --create-namespace

查看负载

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
kubectl get deploy,pod -n kube-federation-system

NAME                                         READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/kubefed-admission-webhook    1/1     1            1           95s
deployment.apps/kubefed-controller-manager   2/2     2            2           95s

NAME                                              READY   STATUS    RESTARTS   AGE
pod/kubefed-admission-webhook-598bd776c6-gv4qh    1/1     Running   0          95s
pod/kubefed-controller-manager-6d9bf98d74-n8kjz   1/1     Running   0          17s
pod/kubefed-controller-manager-6d9bf98d74-nmb2j   1/1     Running   0          14s

3.3 在主集群上安装 kubefedctl

执行命令:

1
2
3
wget https://github.com/kubernetes-sigs/kubefed/releases/download/v0.8.0/kubefedctl-0.8.0-linux-amd64.tgz
tar -zxvf kubefedctl-*.tgz
mv kubefedctl /usr/local/bin/

3.4 添加集群

在主集群上执行命令, 将 dev1、dev2 都添加到主集群 dev1 上。

1
2
3
4
5
kubefedctl join dev1-context --host-cluster-context dev1-context --kubefed-namespace=kube-federation-system --v=2

I0625 14:32:42.969373   25920 join.go:861] Using secret named: dev1-context-dev1-context-token-2w8km
I0625 14:32:42.972316   25920 join.go:934] Created secret in host cluster named: dev1-context-ln6vx
I0625 14:32:42.991399   25920 join.go:299] Created federated cluster resource

1
2
3
4
5
kubefedctl join dev2-context --host-cluster-context dev1-context --kubefed-namespace=kube-federation-system --v=2

I0625 14:33:11.836472   26424 join.go:861] Using secret named: dev2-context-dev1-context-token-dcl8s
I0625 14:33:11.840121   26424 join.go:934] Created secret in host cluster named: dev2-context-264dz
I0625 14:33:11.898044   26424 join.go:299] Created federated cluster resource

查看集群列表:

1
2
3
4
5
kubectl -n kube-federation-system get kubefedclusters

NAME           AGE   READY
dev1-context   45s   True
dev2-context   16s   True

3.5 测试集群是否联邦成功

查看已经联邦化的资源

安装 KubeFed 之后，常见的很多资源都已经联邦化，可以在 CRD 中查看:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
kubectl get crd |grep federated

federatedclusterroles.types.kubefed.io                2021-06-26T06:22:50Z
federatedconfigmaps.types.kubefed.io                  2021-06-26T06:22:50Z
federateddeployments.types.kubefed.io                 2021-06-26T06:22:50Z
federatedingresses.types.kubefed.io                   2021-06-26T06:22:50Z
federatedjobs.types.kubefed.io                        2021-06-26T06:22:50Z
federatednamespaces.types.kubefed.io                  2021-06-26T06:22:50Z
federatedreplicasets.types.kubefed.io                 2021-06-26T06:22:50Z
federatedsecrets.types.kubefed.io                     2021-06-26T06:22:50Z
federatedserviceaccounts.types.kubefed.io             2021-06-26T06:22:50Z
federatedservices.types.kubefed.io                    2021-06-26T06:22:50Z
federatedservicestatuses.core.kubefed.io              2021-06-26T06:22:50Z
federatedtypeconfigs.core.kubefed.io                  2021-06-26T06:22:50Z

在 federatedtypeconfigs 中也可以看到已经开启联邦的资源。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
kubectl get federatedtypeconfigs.core.kubefed.io -n kube-federation-system

NAME                                     AGE
clusterroles.rbac.authorization.k8s.io   29m
configmaps                               29m
deployments.apps                         29m
ingresses.extensions                     29m
jobs.batch                               29m
namespaces                               29m
replicasets.apps                         29m
secrets                                  29m
serviceaccounts                          29m
services                                 29m

创建一个联邦的 Namespace

Namespace 级别的资源需要放置在联邦化的 Namespace 下，否则在进行资源分发时，Controller 会报错。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
apiVersion: v1
kind: Namespace
metadata:
  name: testing-fed
---
apiVersion: types.kubefed.io/v1beta1
kind: FederatedNamespace
metadata:
  name: testing-fed
  namespace: testing-fed
spec:
  placement:
    clusters:
    - name: dev1-context
    - name: dev2-context

在主集群创建一个联邦的 Deployment

常见的 Deployment 是这样:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
  namespace: default
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: nginx
        name: nginx

而联邦的 Deployment 是这样。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
apiVersion: types.kubefed.io/v1beta1
kind: FederatedDeployment
metadata:
  name: nginx-fed
  namespace: testing-fed
spec:
  overrides:
    - clusterName: dev1-context
      clusterOverrides:
        - path: /spec/replicas
          value: 2
    - clusterName: dev2-context
      clusterOverrides:
        - path: /spec/replicas
          value: 3
  placement:
    clusters:
      - name: dev1-context
      - name: dev2-context
  template:
    metadata:
      labels:
        app: nginx
      namespace: testing-fed
    spec:
      replicas: 1
      selector:
        matchLabels:
          app: nginx
      template:
        metadata:
          labels:
            app: nginx
        spec:
          containers:
            - image: nginx
              name: nginx

FederatedDeployment 编写时，需要注意三个字段

- overrides, 根据不同集群, 需要覆盖的字段属性。这里将 dev1 上的副本数改为 2，而将 dev2 上的副本数改为 3。
- placement, 资源需要放置的集群列表。这里放置在 dev1、dev2 两个集群。
- template, 资源的模板。这里是 Deployment 去掉 apiVersion 和 kind 的剩余部分。

验证资源是否分发成功

在 dev1 集群上

1
2
3
4
5
kubectl -n testing-fed get pod

NAME                         READY   STATUS    RESTARTS   AGE
nginx-fed-6799fc88d8-7llk9   1/1     Running   0          8m2s
nginx-fed-6799fc88d8-clc5w   1/1     Running   0          8m2s

在 dev2 集群上

1
2
3
4
5
6
kubectl -n testing-fed get pod

NAME                         READY   STATUS    RESTARTS   AGE
nginx-fed-6799fc88d8-2ld4k   1/1     Running   0          7m49s
nginx-fed-6799fc88d8-6dncp   1/1     Running   0          7m49s
nginx-fed-6799fc88d8-x64fb   1/1     Running   0          7m49s

4. 联邦化 Tekton 的 CRD 资源

4.1 安装 Tekton

在所有集群上都需要安装 Tekton

1
kubectl apply -f https://raw.githubusercontent.com/shaowenchen/image-syncer/main/tekton/v0.24.1-release-0.24.1.yaml

由于 Tekton 社区使用的是 gcr.io 的镜像, 有些主机环境上可能无法拉取。我在 Dockerhub 上对其进行了备份, 在这里可以找到相关的 yaml, https://github.com/shaowenchen/image-syncer/tree/main/tekton 。

4.2 联邦化 Tekton 的 CRD

安装 KubeFed 时, 会默认将常见的 Deployment、Secret 等联邦化, 但如果是用户自定义的 CRD 就需要手动开启。

执行命令:

1
2
3
4
5
6
7
8
kubefedctl enable clustertasks.tekton.dev
kubefedctl enable conditions.tekton.dev
kubefedctl enable pipelineresources.tekton.dev
kubefedctl enable pipelineruns.tekton.dev
kubefedctl enable pipelines.tekton.dev
kubefedctl enable runs.tekton.dev
kubefedctl enable taskruns.tekton.dev
kubefedctl enable tasks.tekton.dev

以 taskruns 为例, kubefedctl enable taskruns.tekton.dev 会自动创建两个资源:

customresourcedefinition.apiextensions.k8s.io/federatedtaskruns.types.kubefed.io, 联邦 CRD 资源 federatedtaskruns
federatedtypeconfig.core.kubefed.io/taskruns.tekton.dev, 在 kube-federation-system 命名空间下, 创建 federatedtypeconfig 类型的资源 taskruns 开启资源分发使能

4.3 编辑新创建的联邦 CRD 资源添加字段

缺少这一步, 会导致同步到子集群的 CR 资源内容为空。因为 kubefedctl enable 联邦化 CRD 资源缺少 template 字段。

执行命令:

1
kubectl edit crd federatedtasks.types.kubefed.io

在与 overrides 、placement 平级的层次，添加下面示例的 template 内容即可。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
apiVersion: apiextensions.k8s.io/v1
...
spec:
  versions:
  - name: v1beta1
    schema:
      openAPIV3Schema:
        properties:
          spec:
            properties:
              overrides:
                ...
              placement:
                ...
              template:
                type: object
                x-kubernetes-preserve-unknown-fields: true
            type: object

如果觉得不够清晰，可以参考 https://github.com/shaowenchen/demo/tree/master/tekton-0.24.1-kubefed 修改。如果你也是使用版本 0.24.1, 可以直接 kubectl apply 这些 CRD 资源。

4.4 测试多集群下分发 Tekton 对象

这里为了避免粘贴大量 yaml, 直接提前预先在子集群上创建 Task 资源, 而没有使用 FederatedTask 进行分发。

在子集群上创建 Task

1
kubectl apply -f https://raw.githubusercontent.com/tektoncd/catalog/main/task/git-clone/0.4/git-clone.yaml -n testing-fed

在主集群 dev1 上创建 FederatedTaskRun 资源分发到子集群 dev2

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
apiVersion: types.kubefed.io/v1beta1
kind: FederatedTaskRun
metadata:
  name: git-clone-test
  namespace: testing-fed
spec:
  placement:
    clusters:
    - name: dev2-context
  template:
    metadata:
      namespace: testing-fed
    spec:
      workspaces:
        - name: output
          emptyDir: {}
      taskRef:
        name: git-clone
      params:
        - name: url
          value: https://github.com/kelseyhightower/nocode

在子集群 dev2 上查看 Tekton 的 Taskrun 任务

1
2
3
4
kubectl get taskrun -n testing-fed

NAME             SUCCEEDED   REASON      STARTTIME   COMPLETIONTIME
git-clone-test   True        Succeeded   15s         7s

5. 总结

本文主要介绍并实践了利用 KubeFed 管理多集群，对 Tekton CRD 资源进行联邦化。

多集群下的 Tekton，使用主集群管理资源，使用子集群执行流水线，能够有效均衡负载，增加流水线的并发执行量，提高 CICD 系统的可维护性。

这里的 KubeFed 主要是用来存储并分发 Tekton 对象资源。如果自研编码，可以通过数据存储加循环控制器完成，但是利用 KubeFed Controller 能快速实现，同时避免了很多潜在的问题。KubeFed 用于做跨集群的资源分发，非常适用。

6. 参考

https://github.com/kubernetes-sigs/kubefed
