为什么 NFS Over RDMA 比 NFS 的 FIO 大块读性能好很多

 ·  ☕ 2 分钟

1. 背景

在测试 NFS Over RDMA 的性能时,发现 4M 的文件的读取性能竟然能达到 45GB/s。

1
2
3
fio -numjobs=128 -fallocate=none -iodepth=2 -ioengine=libaio -direct=1 -rw=read -bs=4M --group_reporting -size=100m -time_based -runtime=30 -name=fio-test -directory=/data1/nfs

   READ: bw=42.3GiB/s (45.4GB/s), 42.3GiB/s-42.3GiB/s (45.4GB/s-45.4GB/s), io=1269GiB (1363GB), run=30019-30019msec

而磁盘的 4M 多线程读取性能只有 6 GB/s

1
2
3
fio -numjobs=128 -fallocate=none -iodepth=2 -ioengine=libaio -direct=1 -rw=read -bs=4M --group_reporting -size=100m -time_based -runtime=30 -name=fio-test -directory=/data1/host

   READ: bw=6190MiB/s (6491MB/s), 6190MiB/s-6190MiB/s (6491MB/s-6491MB/s), io=182GiB (196GB), run=30152-30152msec

2. NFS Over RDMA VS NFS

3. 数据拷贝路径比较

3.1 NFS

传输路径:

磁盘 -> 内核页缓存 -> 用户态内存 (read) -> 内核态网络缓冲区 (send) -> 协议栈处理 -> 网卡 -> 网络 -> 网卡 -> 协议栈处理 -> 内核态网络缓冲区 (receive) -> 用户态内存 (write) -> 磁盘

3.2 NFS Over RDMA

传输路径:

磁盘 -> 内核页缓存 -> RDMA 网卡 -> 网络 -> RDMA 网卡 -> 内核页缓存(绕过内核网络协议栈)-> 用户态内存 (write) -> 磁盘

3.3 比较

对比项NFS (基于 TCP/IP)NFS Over RDMA
数据拷贝需要多次拷贝(用户态 ↔ 内核态,网络缓冲区等)采用 RDMA 直接访问内存,减少拷贝
CPU 占用高,CPU 需处理协议栈和数据拷贝低,RDMA 硬件卸载传输,减少 CPU 负担
延迟较高,TCP/IP 处理增加开销低,绕过协议栈,直接 DMA 访问
吞吐量受限于 TCP/IP 和 CPU 处理能力高,RDMA 提供更高的带宽
网络协议依赖 TCP/UDP 传输协议使用 RDMA 直接访问远程内存
适用场景适用于一般网络环境,对低成本存储共享适用适用于高性能计算(HPC)、大规模分布式存储
部署复杂度易于部署,适用于标准以太网需支持 RDMA(RoCE 或 InfiniBand),部署较复杂
硬件依赖只需要标准网卡需要 RDMA 兼容网卡(如 RoCE、InfiniBand)

4. 传输路径逐步分析

FIO 测试的传输路径:

内核页缓存 -> RDMA 网卡 -> 网络 -> RDMA 网卡 -> 内核页缓存(绕过内核网络协议栈)-> FIO 用户态内存

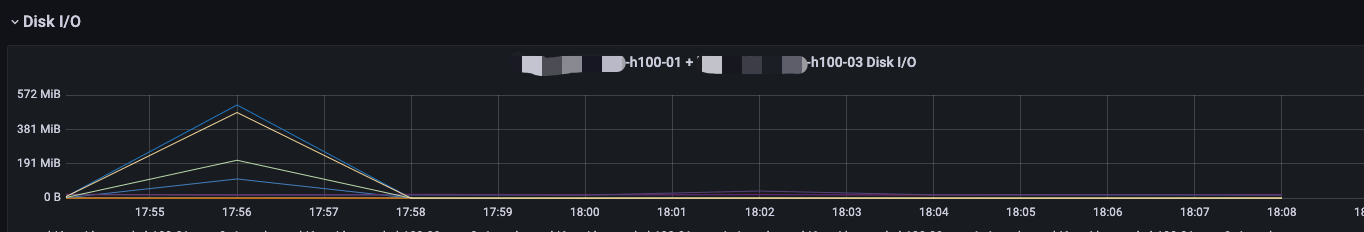

从监控中,可以看到,在测试期间只有前一次测试的磁盘操作,后面就都没有经过磁盘。fio 的 direct=1 参数只能控制客户端是否使用缓存,不能控制 NFS 服务端。

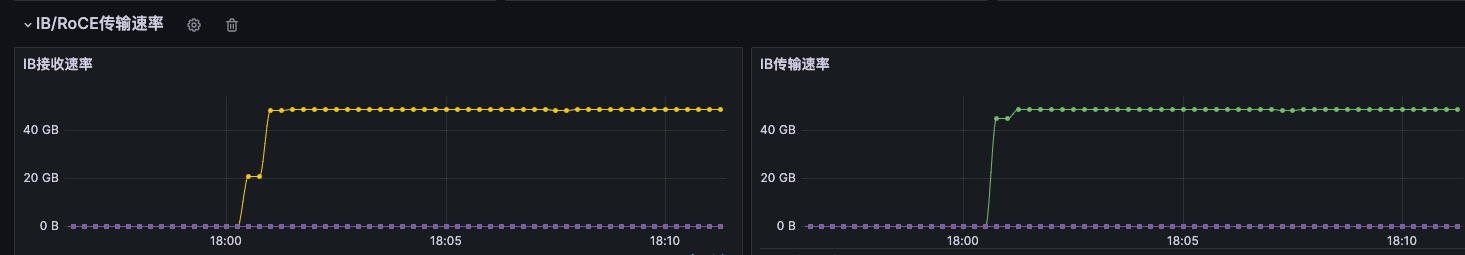

但 RDMA 的速度跑满了,能达到 45 GB/s。

测试一下内存的读写速度:

1
2
3
fio -numjobs=128 -iodepth=2 -ioengine=sync -rw=read -bs=4M --group_reporting -size=100m -time_based -runtime=30 -name=fio-test -directory=/dev/shm

   READ: bw=135GiB/s (145GB/s), 135GiB/s-135GiB/s (145GB/s-145GB/s), io=4057GiB (4356GB), run=30004-30004msec
1
2
3
fio -numjobs=128 -iodepth=2 -ioengine=sync -rw=write -bs=4M --group_reporting -size=100m -time_based -runtime=30 -name=fio-test -directory=/dev/shm

  WRITE: bw=74.4GiB/s (79.9GB/s), 74.4GiB/s-74.4GiB/s (79.9GB/s-79.9GB/s), io=2233GiB (2398GB), run=30008-30008msec

内存的读写速度分别达到 145 GB/s 和 79.9 GB/s,远高于单个 RDMA 网卡的 45 GB/s。

这样看,fio 测试大文件读取时的瓶颈,确实就是 RDMA 网络传输速度。
