如何设置 Pod 到指定节点运行

 ·  ☕ 4 分钟

1. 创建负载时，通过 nodeSelector 指定 Node

  • 给节点添加标签
1

kubectl label node node2 project=A
  • 指定 nodeSelector 创建工作负载
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22

cat <<EOF | kubectl apply -f -

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-nodeselector
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx-nodeselector
  template:
    metadata:
      labels:
        app: nginx-nodeselector
    spec:
      nodeSelector:
        project: A
      containers:
      - name: nginx
        image: nginx
EOF
  • 查看工作负载
1
2
3
4

kubectl get pod  -o wide

NAME                                  READY   STATUS    RESTARTS   AGE   IP              NODE    NOMINATED NODE   READINESS GATES
nginx-nodeselector-7bb75b7687-7r5xk   1/1     Running   0          19s   10.233.96.60    node2   <none>           <none>

符合预期，Pod 运行在指定的节点 node2 上。

  • 清理环境
1
2

kubectl delete deployments nginx-nodeselector
kubectl label node node2 project-

实际上，还有另外一个节点选择参数 nodeName，直接指定节点名。但是这种设置过于生硬，而且越过了 Kubernetes 本身的调度机制，实际生产用得很少。

2. 通过准入控制将命名空间绑定到节点

创建负载时指定 nodeSelector，可以设置 Pod 运行的节点。但是如果想要绑定命名空间下全部 Pod 在指定节点下运行，就显得力不从心。而使用 kube-apiserver 的准入控制就可以达到这一目的，这是一个在 Kubernetes 1.5 时就进入 alpha 阶段的特性。

2.1 修改 kube-apiserver 参数

编辑 kube-apiserver 文件:

1

vim /etc/kubernetes/manifests/kube-apiserver.yaml

在 admission-plugins 中新增 PodNodeSelector:

1

    - --enable-admission-plugins=NodeRestriction,PodNodeSelector

这里的 NodeRestriction 是默认开启的。如果是高可用的集群，那么需要修改每一个 kube-apiserver。修改完成之后，稍等一会儿 kube-apiserver 会完成重启过程。

2.2 给 Namespace 添加注解

编辑命名空间，增加注解:

1

kubectl edit ns default

1
2
3
4
5
6

apiVersion: v1
kind: Namespace
metadata:
 name: default
 annotations:
   scheduler.alpha.kubernetes.io/node-selector: project=A

scheduler.alpha.kubernetes.io/node-selector 可以是节点名，也可以是 label 键值对。

2.3 为节点增加指定的 label

给 node3 节点打上 project=A 的标签:

1

kubectl label node node3 project=A

这里将命名空间 default 上的负载，绑定到了节点 node3 上。

2.4 创建负载

  • 创建负载进行测试
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20

cat <<EOF | kubectl apply -f -

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-scheduler
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx-scheduler
  template:
    metadata:
      labels:
        app: nginx-scheduler
    spec:
      containers:
      - name: nginx
        image: nginx
EOF
  • 查看负载分布
1
2
3
4
5
6

kubectl get pod -o wide

NAME                               READY   STATUS    RESTARTS   AGE   IP             NODE    NOMINATED NODE   READINESS GATES
nginx-scheduler-6478998698-brkzn   1/1     Running   0          84s   10.233.92.52   node3   <none>           <none>
nginx-scheduler-6478998698-m422x   1/1     Running   0          84s   10.233.92.51   node3   <none>           <none>
nginx-scheduler-6478998698-mnf4d   1/1     Running   0          84s   10.233.92.50   node3   <none>           <none>

可以看到，虽然集群上有 4 个可用的节点，但是 default 空间下的负载都运行在 node3 节点之下。

2.5 清理环境

  • 清理 label
1

kubectl label node node3 project-
  • 清理负载
1

kubectl delete deployments nginx-scheduler
  • 清理注解
kubectl edit ns default

需要注意的是，如果命名空间已经开启了 scheduler.alpha.kubernetes.io/node-selector，而节点没有相关的标签，此时，Pod 将会一直处于 Pending 状态，无法得到调度，直至有符合标签的 Node 出现。

3. 利用拓扑域对节点进行分组

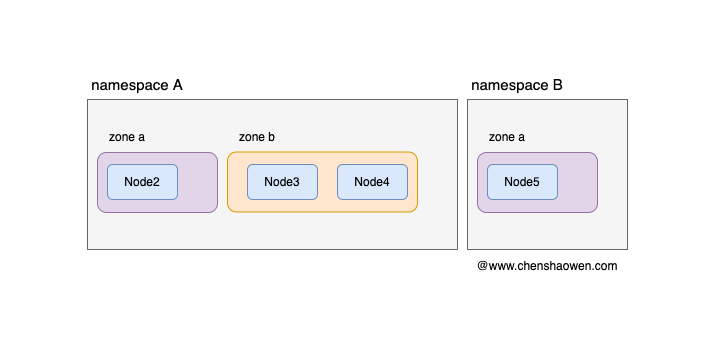

如下图，通过 kube-apiserver 的访问控制插件，我们可以建立模型，每个项目一个命名空间，每个命名空间包含指定的节点。这样就可以满足，业务隔离、成本计费的要求。但是随着集群越来越大，项目需要在集群下划分若干的可用区，用于保障业务的可用性。

而拓扑域主要就是解决 Pod 在集群的分布问题，可以用于实现 Pod 对节点的定向选择的需求。Kubernetes 集群调度器的拓扑域特性在 1.16 进入 Alpha 阶段，在 1.18 进入 Beta 阶段。下面我们进行一些实验:

  • 将节点划分到不同的拓扑域

这里将节点 node2 划分到 zone a，将 node3、node4 划分到 zone b。

1

kubectl label node node2 zone=a

1

kubectl label node node3 node4 zone=b
  • 创建负载
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

cat <<EOF | kubectl apply -f -

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-topology
spec:
  replicas: 20
  selector:
    matchLabels:
      app: nginx-topology
  template:
    metadata:
      labels:
        app: nginx-topology
    spec:
      topologySpreadConstraints:
      - maxSkew: 1
        topologyKey: zone
        whenUnsatisfiable: DoNotSchedule
        labelSelector:
          matchLabels:
            app: nginx-topology
      containers:
      - name: nginx
        image: nginx
EOF

这里 topologyKey 用于指定划分拓扑域的 Key，maxSkew 表示在 zone=a、zone=b 中 Pod 数量相差不能超过 1， whenUnsatisfiable: DoNotSchedule 表示不满足条件时，不进行调度。

  • 查看 Pod 分布
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

kubectl get pod  -o wide

NAME                              READY   STATUS    RESTARTS   AGE    IP              NODE    NOMINATED NODE   READINESS GATES
nginx-topology-7d8698544d-2srcj   1/1     Running   0          3m3s   10.233.92.63    node3   <none>           <none>
nginx-topology-7d8698544d-2wxkp   1/1     Running   0          3m3s   10.233.96.53    node2   <none>           <none>
nginx-topology-7d8698544d-4db5b   1/1     Running   0          3m3s   10.233.105.43   node4   <none>           <none>
nginx-topology-7d8698544d-9tqvn   1/1     Running   0          3m3s   10.233.96.58    node2   <none>           <none>
nginx-topology-7d8698544d-9zll5   1/1     Running   0          3m3s   10.233.105.45   node4   <none>           <none>
nginx-topology-7d8698544d-d6nbm   1/1     Running   0          3m3s   10.233.105.44   node4   <none>           <none>
nginx-topology-7d8698544d-f4nw9   1/1     Running   0          3m3s   10.233.96.54    node2   <none>           <none>
nginx-topology-7d8698544d-ggfgv   1/1     Running   0          3m3s   10.233.92.66    node3   <none>           <none>
nginx-topology-7d8698544d-gj4pg   1/1     Running   0          3m3s   10.233.92.61    node3   <none>           <none>
nginx-topology-7d8698544d-jc2xt   1/1     Running   0          3m3s   10.233.92.62    node3   <none>           <none>
nginx-topology-7d8698544d-jmmcx   1/1     Running   0          3m3s   10.233.96.56    node2   <none>           <none>
nginx-topology-7d8698544d-l45qj   1/1     Running   0          3m3s   10.233.92.65    node3   <none>           <none>
nginx-topology-7d8698544d-lwp8m   1/1     Running   0          3m3s   10.233.92.64    node3   <none>           <none>
nginx-topology-7d8698544d-m65rx   1/1     Running   0          3m3s   10.233.96.57    node2   <none>           <none>
nginx-topology-7d8698544d-pzrzs   1/1     Running   0          3m3s   10.233.96.55    node2   <none>           <none>
nginx-topology-7d8698544d-tslxx   1/1     Running   0          3m3s   10.233.92.60    node3   <none>           <none>
nginx-topology-7d8698544d-v4cqx   1/1     Running   0          3m3s   10.233.96.50    node2   <none>           <none>
nginx-topology-7d8698544d-w4r86   1/1     Running   0          3m3s   10.233.96.52    node2   <none>           <none>
nginx-topology-7d8698544d-wwn95   1/1     Running   0          3m3s   10.233.96.51    node2   <none>           <none>
nginx-topology-7d8698544d-xffpx   1/1     Running   0          3m3s   10.233.96.59    node2   <none>           <none>

其中在 node2 节点 10 个 Pod、node3 节点 7 个节点、node4 节点 3 个节点。可以看到，Pod 均匀地分布在 zone=a、zone=b 上。

  • 清理环境
1
2

kubectl label node node2 node3 node4 zone-
kubectl delete deployments nginx-topology

4. 总结

随着集群越来越大，业务之间的隔离、业务对节点的独占等问题就会浮现出来。通常，每个业务都会有一个单独的命名空间，因此，我们可以将命名空间与节点进行绑定。

本文主要给出了两种方法，一种是创建负载时，直接设置 nodeSelector，取巧的方法是用命名空间值作为 value；另外一种方式是，借助于 kube-apiserver 提供的访问控制插件，通过注解的方式，在创建命名空间下的负载时，通过标签筛选指定节点，完成命名空间与节点之间的绑定。

再进一步考虑，如果节点数量非常庞大，需要划分可用区分散负载，那么我们可以借助于拓扑域来实现。通过拓扑域，我们可以让负载，根据配置的策略均匀的分布在指定的可用区、机柜上。

5. 参考
