常见的几种网络拓扑结构

 ·  ☕ 3 分钟

1. Fat-Tree

1985 年 麻省理工学院的 Charles E. Leiserson 发明了 Fat-Tree 胖树网络。如下图,胖树网络是一颗二叉树,从更节点到叶子节点带宽逐步增加。

2008 年 8 月,加州大学圣地亚哥分校的一组计算机科学家发表了一个可扩展的网络架构设计,该设计采用受胖树拓扑启发的拓扑结构,实现了比以前的分层网络扩展性更好的网络。

Fat-Tree 网络的优势:

  • 负载均衡
  • 低延迟

Fat-Tree 网络的劣势:

  • 规模受到核心交换机端口数量限制
  • 底层容错性能差
  • 不能很好适应 one-to-all、all-to-all 的通信模式

2. Spine-Leaf

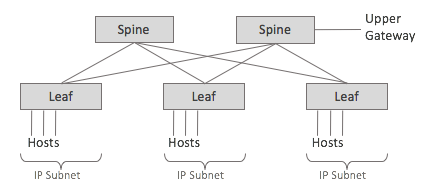

Spine-Leaf(脊叶)网络是一种常见的数据中心网络架构。不同于传统的分层网络结构,Spine-Leaf 网络在两个级别上实现了均衡的拓扑结构:Spine 层和 Leaf 层。Leaf 层的交换机连接服务器,而 Spine 层的交换机则负责连接 Leaf 层的交换机。每个 Leaf 交换机连接到每个 Spine 交换机,从而提供了高带宽和低延迟的通信路径。

Spine-Leaf 网络的优势:

  • 横向扩展性好:可以通过增加 Spine 和 Leaf 层的交换机数量来增加网络容量
  • 高可靠性:支持多路径,可以有效避免单点故障
  • 低延迟:采用等距的多路径连接,数据传输路径简洁稳定

Spine-Leaf 网络的劣势:

  • 成本较高:每个 Leaf 交换机需要连接到所有 Spine 交换机,导致连接数量大
  • 配置复杂:需要精心规划交换机之间的连接,以保持网络对称性
  • 适应性有限:在特定应用场景下可能需要对 Leaf 层的连接方式进行调整

3. Dragonfly

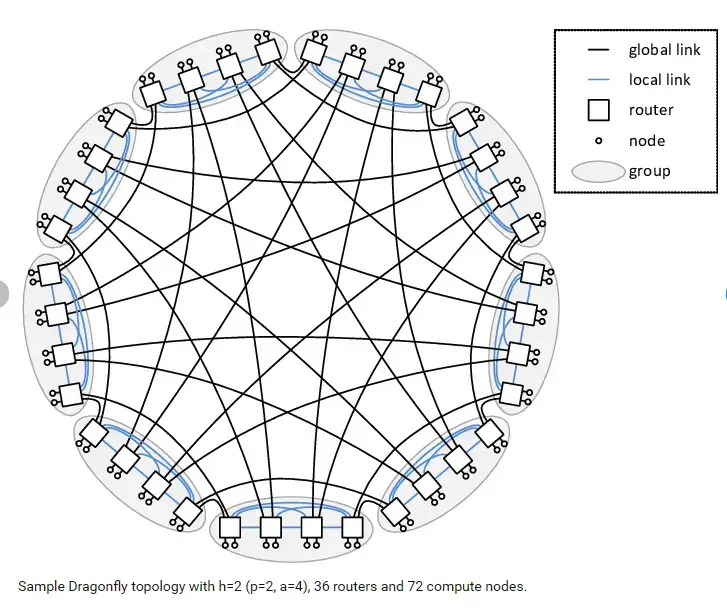

Dragonfly 网络是由 John Kim 等人于 2008 年提出的一种高效的网络拓扑结构,最早应用于高性能计算(HPC)集群。该结构主要解决了传统胖树网络架构中带宽和成本的矛盾,特别适合大规模并行计算和数据密集型任务。Dragonfly 网络通过分层级的交换机和链路,将网络划分为多个群组(group),每个群组包含多个路由器或交换机,并且群组之间通过相对少的跨群组链路互联。

Dragonfly 网络的优势:

  • 高带宽利用率:通过本地和全局连接实现有效的数据传输
  • 网络直径小:较短的跳数提升了数据传输速度,减少了延迟
  • 成本低:通过有效的连接方式降低了整体布线和硬件成本

Dragonfly 网络的劣势:

  • 路由复杂性高:全局连接需要较为复杂的路由算法
  • 容错性一般:故障可能会影响较大范围的连接
  • 不适合小规模网络:在小规模部署中,Dragonfly 的结构可能导致资源浪费

4. Torus

Torus(环形网络)是一种在高性能计算(HPC)和分布式系统中常见的拓扑结构,最早由计算机科学家在 20 世纪 80 年代提出并应用于并行计算架构。

Torus 网络是一种多维的网格结构,边界节点通过额外的连接形成闭环,使得每个节点的连接更加对称。

Torus 网络的优势

  • 良好的负载均衡:各节点连接均衡,能有效分散通信负载
  • 低网络延迟:由于闭环连接,每个节点到其他节点的距离较短,通信延迟低
  • 高容错性:多路径连接使得网络能在单点故障下维持通信

Torus 网络的劣势

  • 扩展性有限:在高维情况下,网格边界和节点数量会大幅增长,硬件复杂度增加
  • 布线复杂:特别是在三维及更高维度时,布线和节点连接变得困难
  • 不适合广播通信:对于 one-to-all 和 all-to-all 通信模式,Torus 的拓扑结构表现较差,广播效率低
