AI 芯片高速互连方案

最近在研习模型训练相关的基础设施，发现 AI 芯片互连拓扑决定着训练集群任务的调度和资源分配，因此花了一点时间整理了一下常见的 AI 芯片互连方案。

1. 点对点互连

传统的 PCIe 系统下， AI 芯片与 AI 芯片之间的数据传输是通过 PCIe 传输，无法满足大规模数据传输的要求。

1.1 NVLink

NVLink 是同主机内不同 GPU 之间的一种高速互联方式。

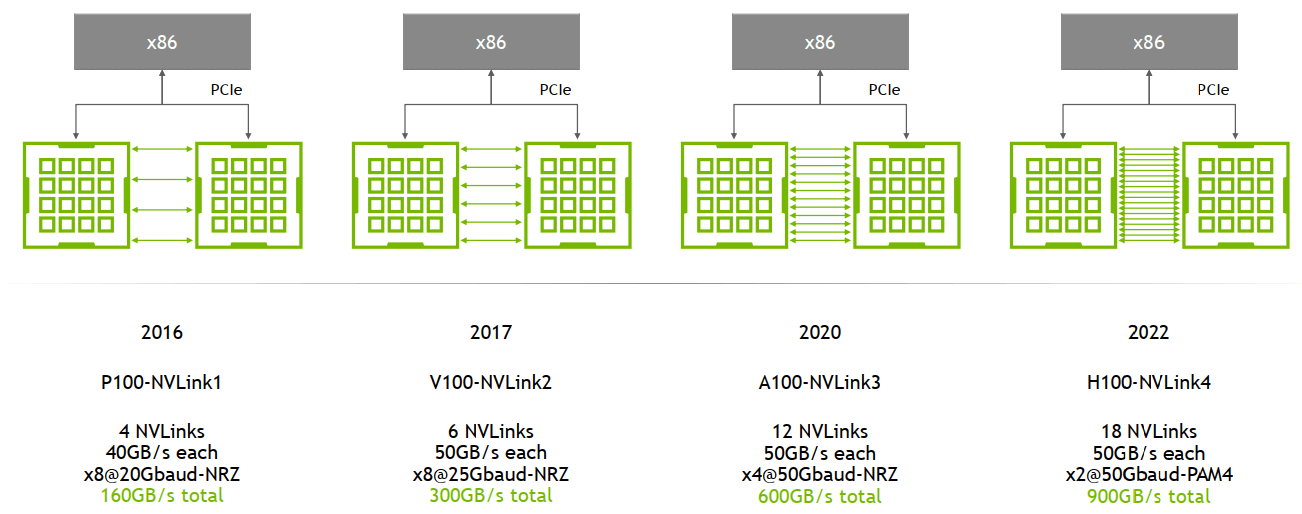

NVLink 随着 GPU 架构的演进不断发展，从 P100 的 NVLink1 到 H100 的 NVLink4。如图所示是 NVLink 1.0、NVLink 2.0、NVLink 3.0 和 NVLink 4.0 之间的区别，关键在于连接方式、带宽和性能。

产品	发布时间	显卡	连接数量	GPU 之间总带宽	应用架构
NV Link 1.0	2016	P100	4	160 GB/s	Pascal
NV Link 2.0	2017	V100	6	300 GB/s	Volta
NV Link 3.0	2020	A100	12	600 GB/s	Ampere
NV Link 4.0	2022	H100	18	900 GB/s	Hopper
NV Link 5.0	预计 2025	B200	18	1800 GB/s	Blackwell

需要注意的是，使用 NVLink 之前需要先安装 nvidia-fabricmanager 服务。

为了有一个直观的印象，我们看看机箱中怎么安装 NVLink

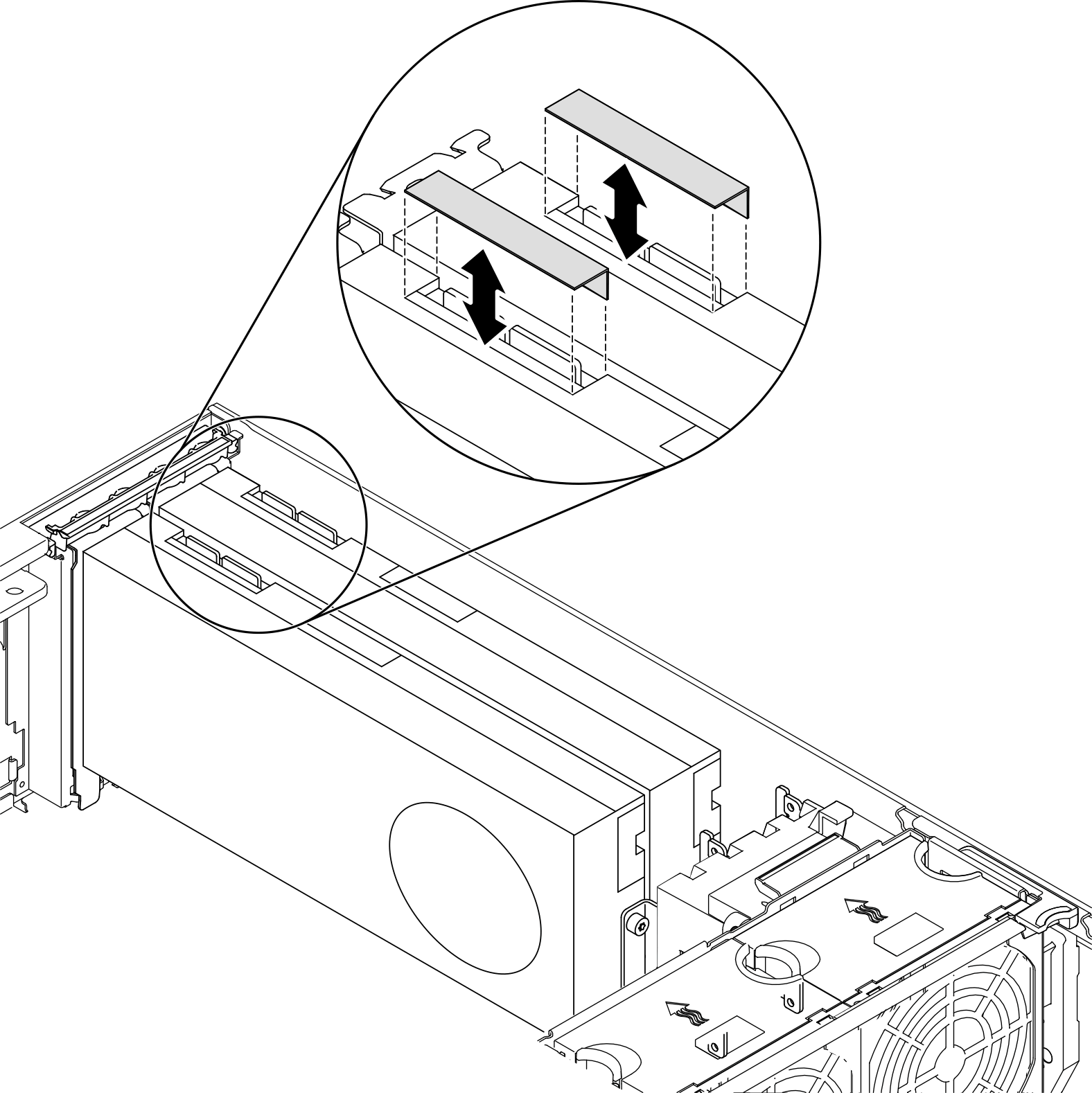

打开 NVLink 盖

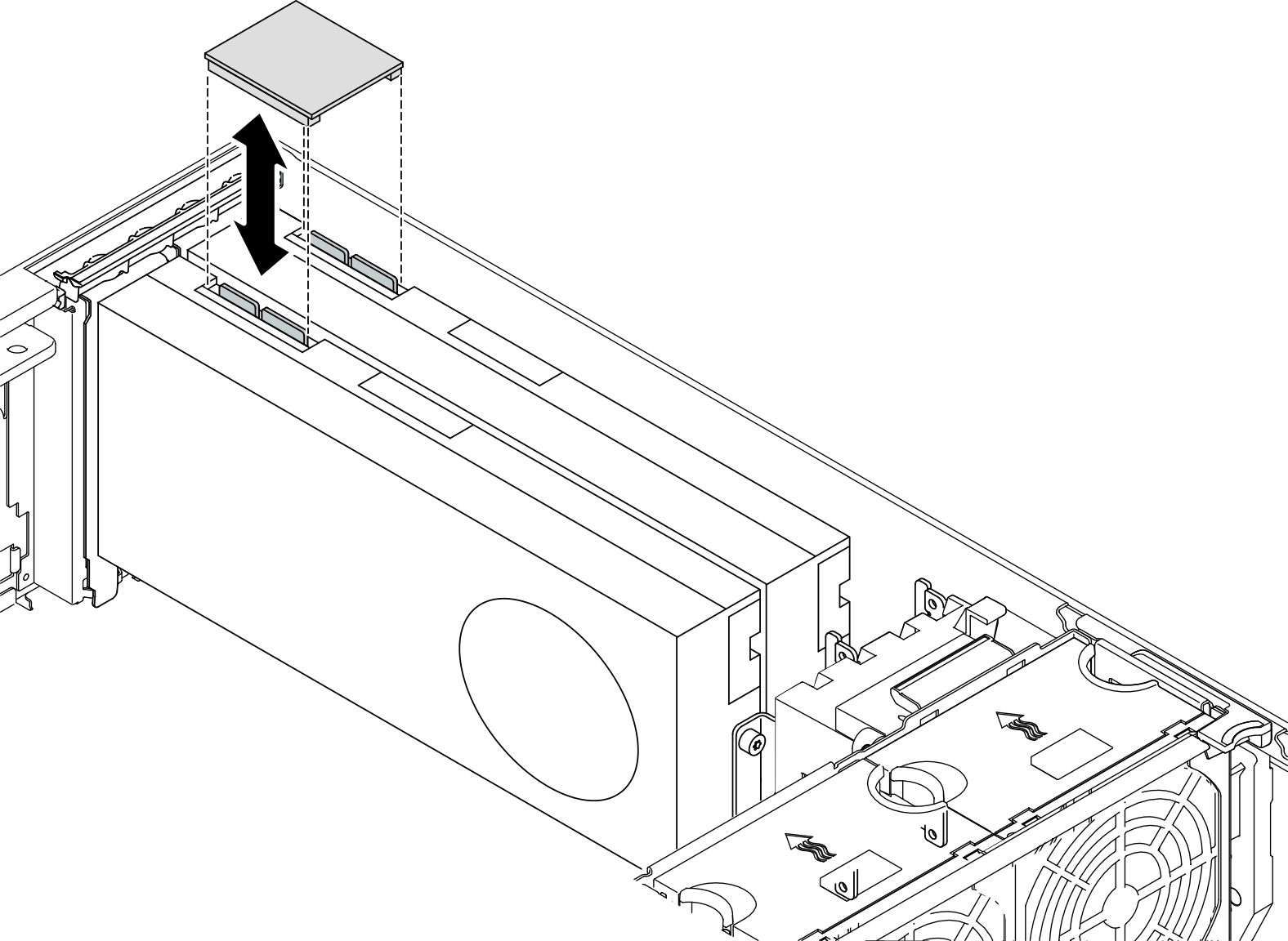

调整 NVLink 桥接器的方向，进行安装

1.2 HCCS

HCCS（High-speed Custom Communication System）是华为为其昇腾（Ascend）系列 AI 处理器设计的高速互连技术。

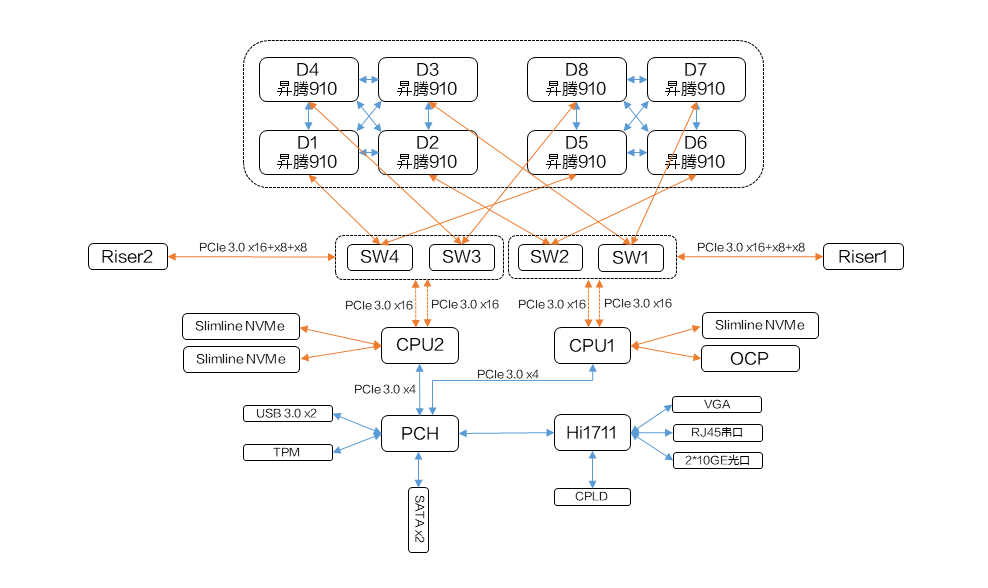

如上图，满配的 Atlas 800 训练服务器包含两块 910 板，每个板上都有 4 个 910 NPU。这些 NPU 之间的连接方式是 HCCS，图中 910 之间的蓝色线，而不同的 NPU 之间的连接方式是 PCIe。

而我接触到的 910B 服务器，也有两块 910B 板，每个板上都有 8 个 910B NPU，下面看看他们的拓扑:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
npu-smi info -t topo
	   NPU0       NPU1       NPU2       NPU3       NPU4       NPU5       NPU6       NPU7       NPU8       NPU9       NPU10      NPU11      NPU12      NPU13      NPU14      NPU15      CPU Affinity
NPU0       X          HCCS       HCCS       HCCS       HCCS       HCCS       HCCS       HCCS       PIX        PHB        PHB        PHB        SYS        SYS        SYS        SYS        0-43,88-131
NPU1       HCCS       X          HCCS       HCCS       HCCS       HCCS       HCCS       HCCS       PHB        PIX        PHB        PHB        SYS        SYS        SYS        SYS        0-43,88-131
NPU2       HCCS       HCCS       X          HCCS       HCCS       HCCS       HCCS       HCCS       PHB        PHB        PIX        PHB        SYS        SYS        SYS        SYS        0-43,88-131
NPU3       HCCS       HCCS       HCCS       X          HCCS       HCCS       HCCS       HCCS       PHB        PHB        PHB        PIX        SYS        SYS        SYS        SYS        0-43,88-131
NPU4       HCCS       HCCS       HCCS       HCCS       X          HCCS       HCCS       HCCS       SYS        SYS        SYS        SYS        PIX        PHB        PHB        PHB        44-87,132-175
NPU5       HCCS       HCCS       HCCS       HCCS       HCCS       X          HCCS       HCCS       SYS        SYS        SYS        SYS        PHB        PIX        PHB        PHB        44-87,132-175
NPU6       HCCS       HCCS       HCCS       HCCS       HCCS       HCCS       X          HCCS       SYS        SYS        SYS        SYS        PHB        PHB        PIX        PHB        44-87,132-175
NPU7       HCCS       HCCS       HCCS       HCCS       HCCS       HCCS       HCCS       X          SYS        SYS        SYS        SYS        PHB        PHB        PHB        PIX        44-87,132-175
NPU8       PIX        PHB        PHB        PHB        SYS        SYS        SYS        SYS        X          HCCS       HCCS       HCCS       HCCS       HCCS       HCCS       HCCS       0-43,88-131
NPU9       PHB        PIX        PHB        PHB        SYS        SYS        SYS        SYS        HCCS       X          HCCS       HCCS       HCCS       HCCS       HCCS       HCCS       0-43,88-131
NPU10      PHB        PHB        PIX        PHB        SYS        SYS        SYS        SYS        HCCS       HCCS       X          HCCS       HCCS       HCCS       HCCS       HCCS       0-43,88-131
NPU11      PHB        PHB        PHB        PIX        SYS        SYS        SYS        SYS        HCCS       HCCS       HCCS       X          HCCS       HCCS       HCCS       HCCS       0-43,88-131
NPU12      SYS        SYS        SYS        SYS        PIX        PHB        PHB        PHB        HCCS       HCCS       HCCS       HCCS       X          HCCS       HCCS       HCCS       44-87,132-175
NPU13      SYS        SYS        SYS        SYS        PHB        PIX        PHB        PHB        HCCS       HCCS       HCCS       HCCS       HCCS       X          HCCS       HCCS       44-87,132-175
NPU14      SYS        SYS        SYS        SYS        PHB        PHB        PIX        PHB        HCCS       HCCS       HCCS       HCCS       HCCS       HCCS       X          HCCS       44-87,132-175
NPU15      SYS        SYS        SYS        SYS        PHB        PHB        PHB        PIX        HCCS       HCCS       HCCS       HCCS       HCCS       HCCS       HCCS       X          44-87,132-175

Legend:

  X    = Self
  SYS  = Path traversing PCIe and NUMA nodes. Nodes are connected through SMP, such as QPI, UPI.
  PHB  = Path traversing PCIe and the PCIe host bridge of a CPU.
  PIX  = Path traversing a single PCIe switch
  PXB  = Path traversing multipul PCIe switches
  HCCS = Connection traversing HCCS.
  NA   = Unknown relationship.

编号 0 到 7 之间的 NPU 两两通过 HCSS 互连，而编号 8 到 15 之间的 NPU 两两通过 HCCS 互连。我们在训练模型时，应该要尽量使同一个任务的 Pod 运行在同一块板子上。

而每块板上互连的 8 个 NPU 总的 HCSS 带宽是 392 GB/s，这意味着同一块板子上两个 NPU 之间的带宽是 392/7 = 56 GB/s。

2. 多点组网

2.1 NVSwitch

NVSwitch 是 NVIDIA 的一款交换芯片，用来连接同一台主机内的 GPU，是一种基于 NVLink 技术的扩展。

产品	直连或节点中 GPU 数上限	GPU 间带宽	应用架构
NV Switch 1.0	8	300 GB/s	Volta
NV Switch 2.0	8	600 GB/s	Ampere
NV Switch 3.0	8	900 GB/s	Hopper

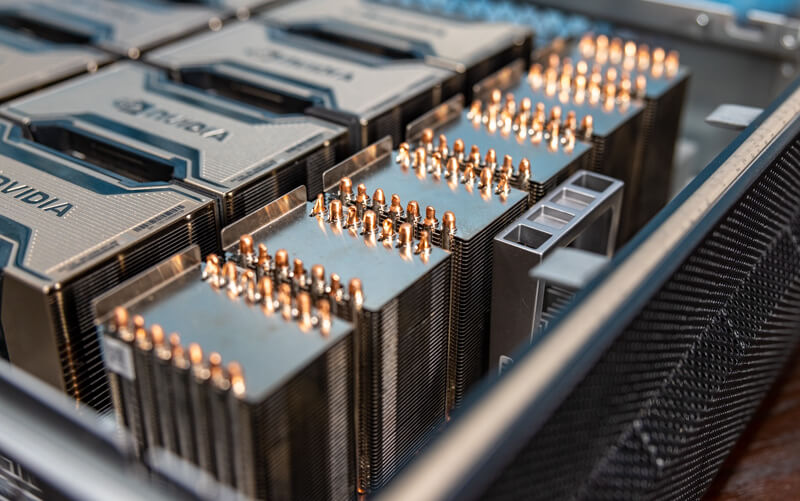

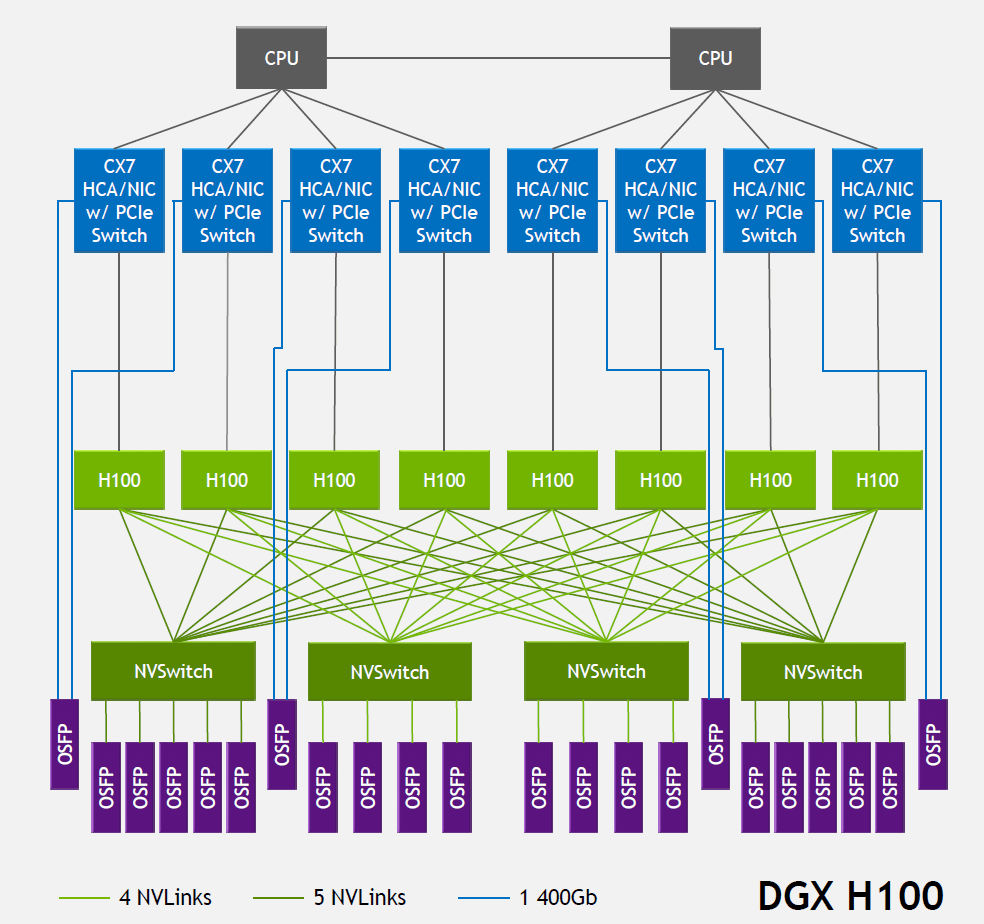

在网上没有找到具体的安装说明，上图 6 个散热器下面压着的就是 NVSwitch 芯片。安装好 NVSwitch 之后，使用 NVLink 线缆，将 NVSwitch 与 GPU 卡连接。

使用 NVSwitch 也需要安装 nvidia-fabricmanager 服务。

3. 跨节点互连

3.1 NVLink 交换机

2022 年，NVIDIA 将 NVSwitch 芯片独立出来，并制作成 NVLink 交换机，用于连接主机之间的 GPU 设备。

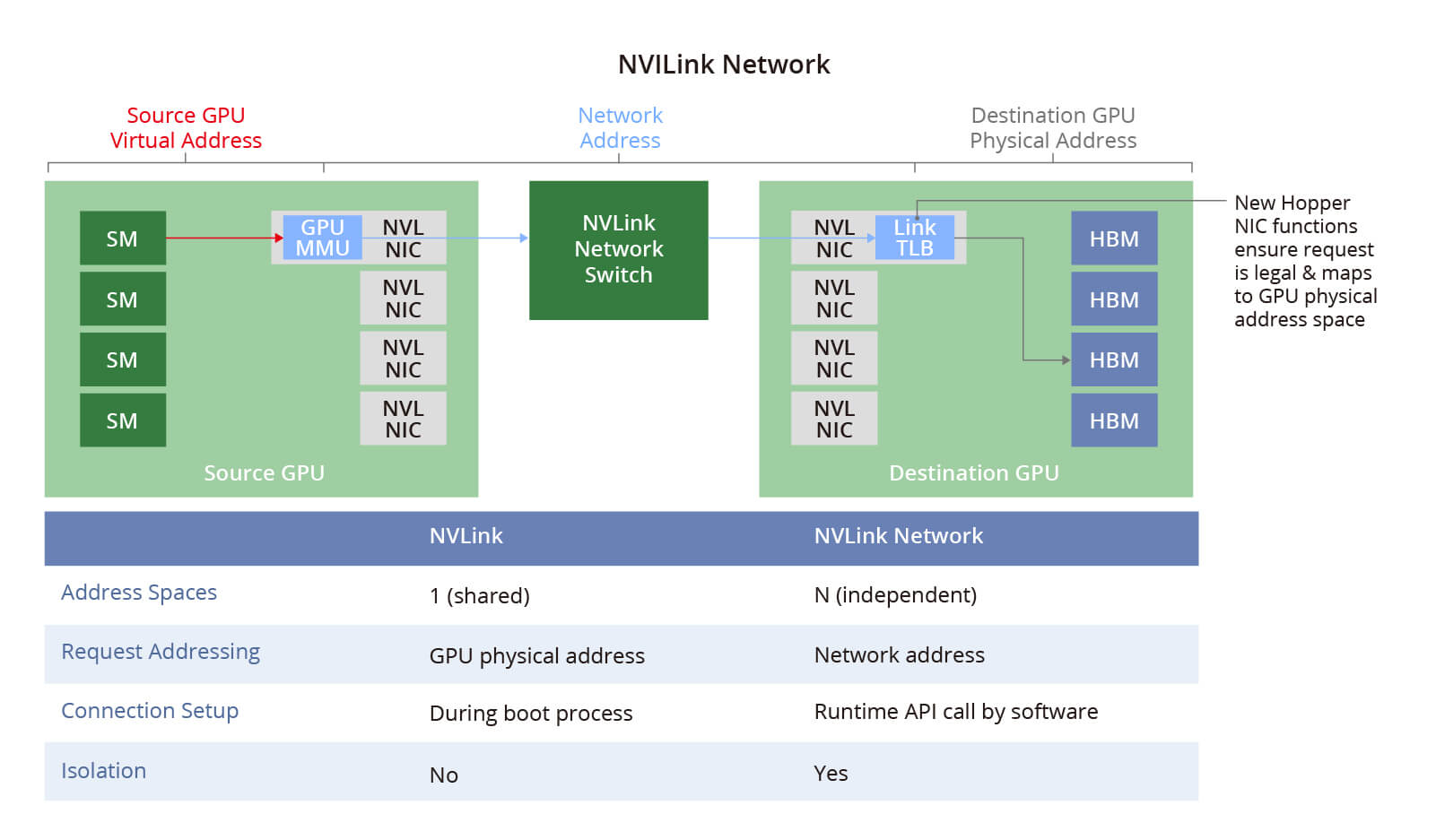

NVSwitch 物理交换机将多个 NVLink GPU 服务器连接成一个大型 Fabric 网络，即 NVLink 网络，解决了 GPU 之间的高速通信带宽和效率问题。每个服务器都有独立的地址空间，为 NVLink 网络中的 GPU 提供数据传输、隔离和安全保护。

3.2 InfiniBand 网络

InfiniBand 来自一家以色列公司 Mellanox，2020 年 NVIDIA 以 69 亿美元的价格收购了这家公司。

InfiniBand 是一种专为高性能计算和数据中心设计的网络，它提供了高带宽和低延迟的通信能力。InfiniBand 交换机通常用于构建高性能计算集群，支持拥塞控制、虚拟通道和多路径传输等特性。

InfiniBand 网络的设备成本较高，但提供了极致的性能。

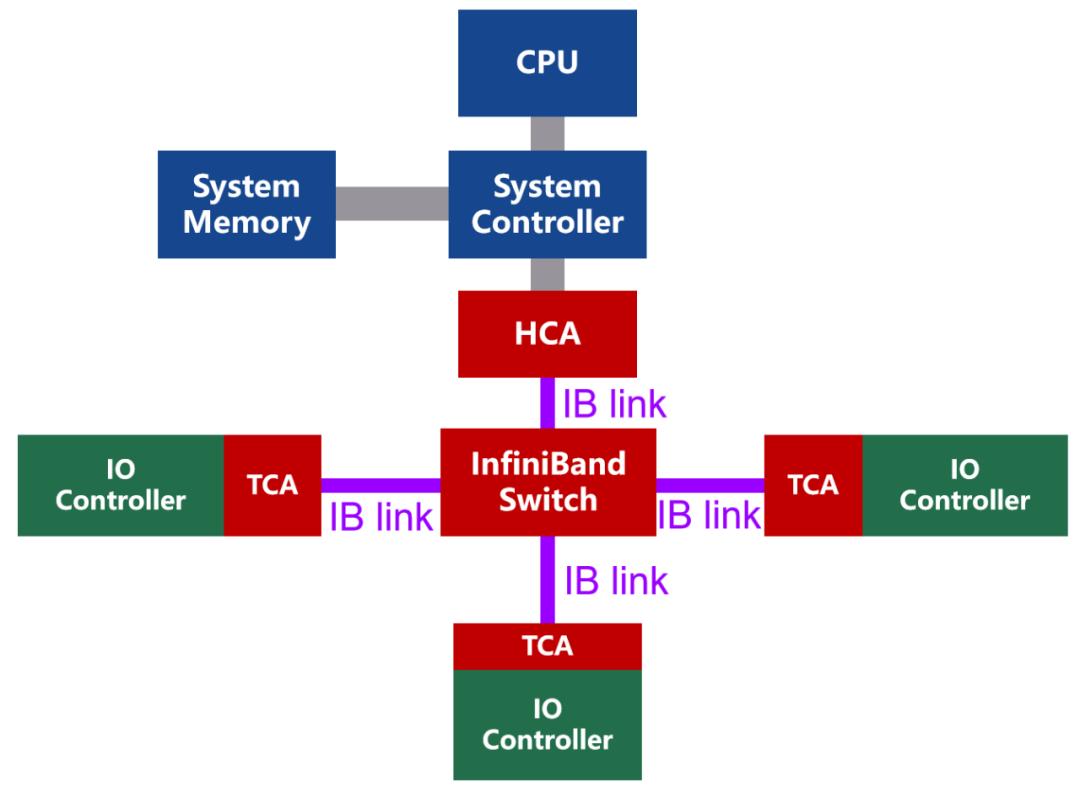

InfiniBand 是一种基于通道的结构，组成单元主要分为四类：

HCA（Host Channel Adapter，主机通道适配器）
TCA（Target Channel Adapter，目标通道适配器）
InfiniBand link（连接通道，可以是电缆或光纤，也可以是板上链路）
InfiniBand 交换机和路由器（组网用的）

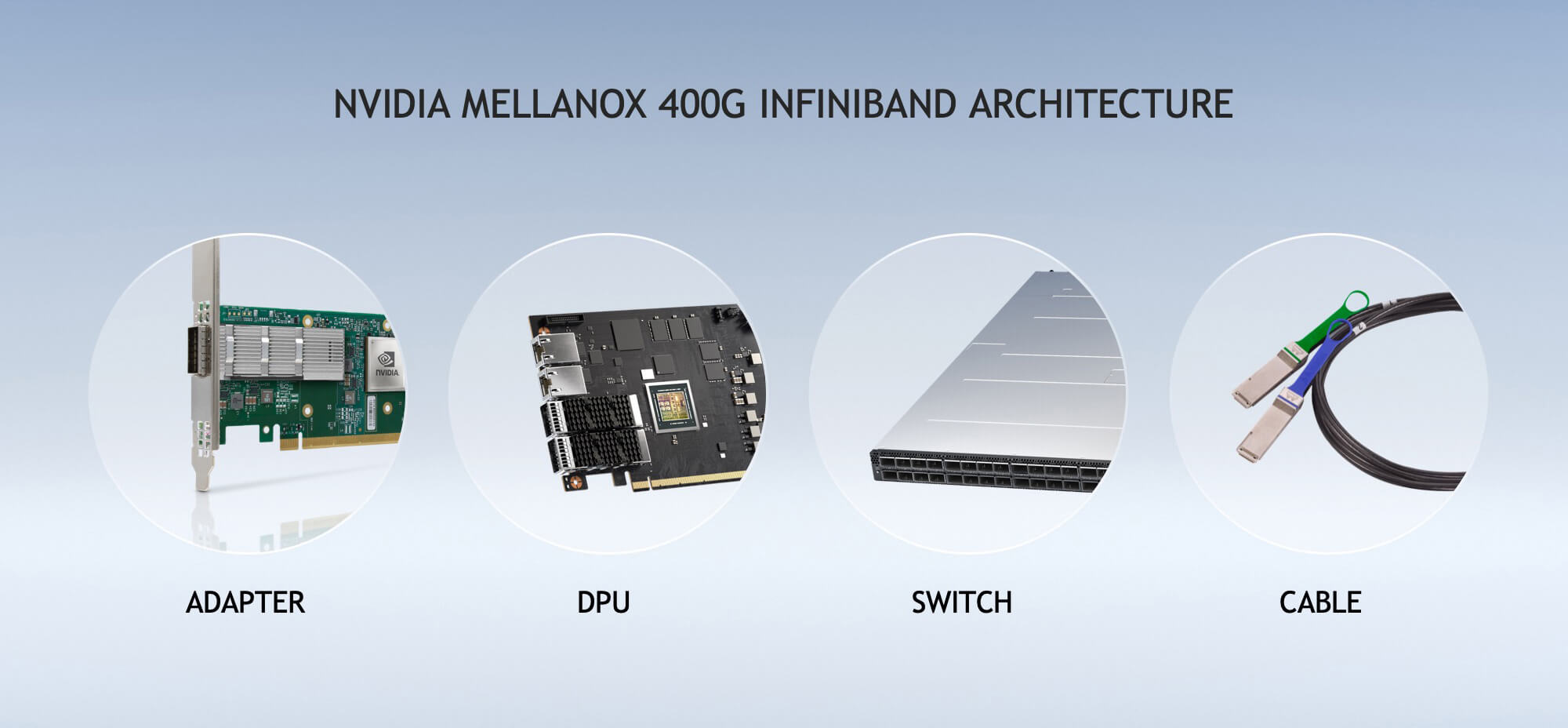

组建一个 InfiniBand 网络主要需要四个物理组件:

Adapter 适配器，用于将服务器连接到 InfiniBand 网络。
DPU 数据处理单元，用于处理数据，释放 CPU 压力
Switch 交换机，用于连接多个设备
Cable 线缆，用于连接 Adapter、DPU 和 Switch。

一根 InfiniBand 线缆的价格就上万，如果构建大规模集群，还需要部署 Spine-Leaf 网络，因此构建一个大规模 InfiniBand 网络的成本就会很高。

InfiniBand 网络普遍被超级计算机方案所使用，广泛用于数据中心和高性能计算集群中。InfiniBand 的带宽随着技术的发展而不断提升，从早期的 SDR（1 Gbps）、DDR（2 Gbps）、QDR（4 Gbps）、FDR（8 Gbps）、EDR（16 Gbps）、HDR（32 Gbps），发展到 NDR（100 Gbps）、XDR（200 Gbps）、GDR（400 Gbps）。

3.3 RoCE 网络

RoCE 是 RDMA over Ethernet，是一种基于以太网的 RDMA（Remote Direct Memory Access）技术。它允许在网络上进行直接内存访问，从而减少 CPU 负载并提高数据传输效率。

RoCE 有两个版本：RoCE v1 和 RoCE v2。RoCE v1 主要在以太网链路层实现 RDMA，而 RoCE v2 在以太网 TCP/IP 协议的 UDP 层实现，并引入 IP 来解决扩展性问题。

相较于昂贵的 InfiniBand 组件的 RDMA 通道，RoCE 则便宜了许多。

但这种便宜也只限于硬件成本，RoCE 的人力成本显著高于 InfiniBand，需要网络专家才能玩得转，用来解决网卡、交换机上的各种奇奇怪怪问题。

除非超大规模集群建设需要，有上万节点，有足够的的资金投入建设，否则建议选择几乎免运维的 InfiniBand 网络。

组建一个 RoCEv2 可选的设备就很多，并且相较于 InfiniBand 网络的设备，价格也显著便宜，只需要支持 RoCEv2 协议的设备即可。

另外，InfiniBand 网卡支持两种模式: InfiniBand 和 RoCE。InfiniBand 网卡能直接当做 RoCEv2 的 NIC 用。

RoCE 的带宽取决于所使用的以太网标准。RoCE v1 通常运行在 10 Gbps 或 40 Gbps 的以太网网络上，而 RoCE v2 可以在更高速度的网络上运行，如 25 Gbps、40 Gbps、50 Gbps 甚至 100 Gbps

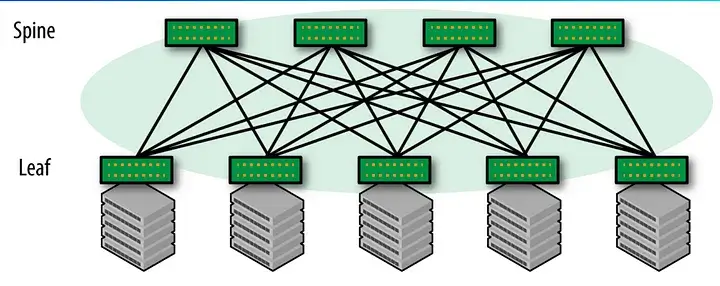

3.4 Spine-Leaf 网络

在机房中，经常也会采用 Spine-Leaf 网络，配合 InfiniBand 网卡来构建高性能计算集群。

Spine 层是网络的骨干; Leaf 层用来连接服务器、存储设备等终端设备。通常 Spine 层和 Leaf 层都会使用三层交换机来构建。

Spine-Leaf 网络架构可以提供高带宽、低延时、非阻塞的服务器到服务器连接。Spine-Leaf 网络的优点包括:

易于横向扩展。在不需要改变网络拓扑结构的情况下，可以横向扩展网络，增加 Spine、Leaf 节点以扩大网络规模。
无阻塞设计。每个 Leaf 都与每一个 Spine 交换机相连，保障了任意两个节点之间的通信不会受到其他流量影响。
网络跳数少。任意两个端点之间最多经过三跳可达，Leaf - Spine - Leaf。
网络结构简单，仅有两个层级，易于管理和维护。

典型数据传输过程:

同一个 Leaf 节点下的服务器。同一个 Leaf 节点之间需要通信时，数据直接通过该 Leaf 节点进行转发，无需经过 Spine 节点。
跨两个 Leaf 节点下的服务器。数据从源服务器通过 Leaf 交换机发送到 Spine 交换机，然后通过 Spine 交换机转发到目标节点所在的 Leaf 节点，再通过 Leaf 节点转发到目标服务器。

Spine-Leaf 网络中服务器与服务器之间最大带宽取决于以下因素：

服务器网卡带宽
Leaf 交换机端口带宽和背板带宽
Spine 交换机端口带宽和背板带宽
Spine-Leaf 之间连接带宽

如果使用以太网，Spine-Leaf 网络的带宽取决于以太网标准；如果使用 InfiniBand 网络，Spine-Leaf 网络的带宽取决于 InfiniBand 网络的带宽。
